Výkonnost: 500 t/h
Zakládaný materiál: 100 dm3
Zakládaný materiál: lignit (1,0 t/m3)
Délka výložníku: 35 m
Délka / šířka: 97 m / 14 m
Výška: 27,5 m
Hmotnost: 590 t
Instalovaný příkon: 520 kW

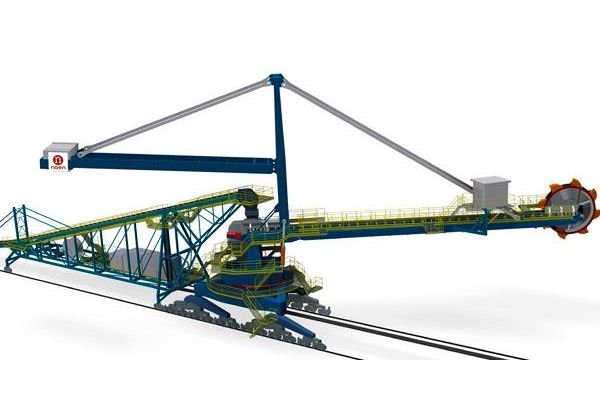

Kombinovaný skládkový stroj SCR 05/05-35 slouží k zakládání lignitu na skládku i jeho opětovnému nakládání na pasovou dopravu.
Stroj je určen především pro zakládání homogenizační skládky metodou „windrow“, ale lze jím stejně snadno realizovat zakládání i dalšími metodami.

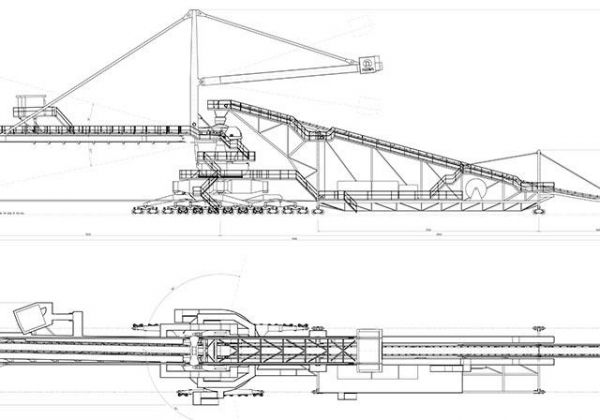

Stroj je tvořen spodní stavbou (ocelová konstrukce spojující jednotlivá vahadla kolejového podvozku). Na úrovní spodní stavby je dále realizováno propojení s náběžnou částí (ocelová konstrukce na kolejovém podvozku, nesoucí náběžnou část dopravníku skládky a další vybavení stroje). Na spodní stavbě je uložena otočná střední stavba. Do otočné střední stavby je začepována kyvná horní stavba tvořená nosnou věží s protizávažím a zakládacím/nakládacím výložníkem s pásovým dopravníkem a kolesem.
– Otočnost horní stavby vůči spodní je realizována elektromechanickými pohony.
– Naklápění horní stavby vůči střední je realizováno pomocí dvojice hydraulických válců.
SCR je umístěn na kolejovém podvozku. Délka pojízdné dráhy (kolejí) a tím i délka skládky je limitována pouze velikosti kabelového bubnu pro napájení stroje.
Hlavní parametry stroje
| Provozní hmotnost | 590 | dm3 |
| Dopravní výkon zakládání - teoretický | 500 | m3/h |
| Dopravní výkon nakládání - teoretický | 500 | m3/h |
| Sypná hmotnost přepravovaného materiálu | 1.0 | t/m3 |
| Šířka pasu | 1000 | mm |
| Rozsah naklopení výložníku | +14/-10 | ° |
| Otočnost horní stavby (výložníku) | ±105 | ° |
| Délka výložníku | 35 | m |
| Výška stroje | 27.5 | m |
| Šířka stroje | 14 | m |
| Délka stroje | 97 | m |
| Průměr kolesa přes korečky | 7000 | mm |
| Počet korečku | 8 | ks |
| Rozchod kolejnic | 8500 | mm |
| Rychlost pojezdu zakladače | 4-20 | m/min |
| Celkový instalovaný příkon | 520 | kW |

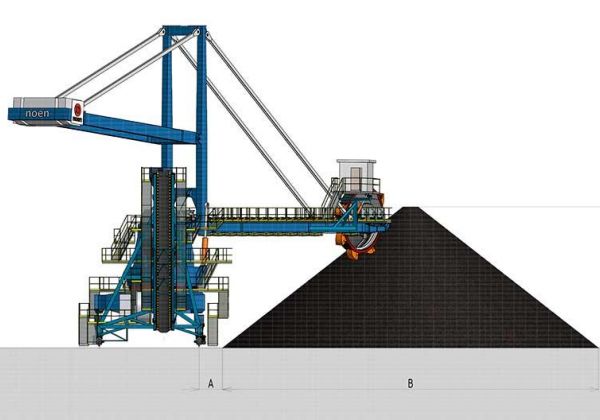

Dosahové parametry
| A - Offset - manipulační prostor | komunikace | 2 | m |
| B - Maximální šířka skládky | 32 | m |
| H - Maximální výška skládky | 12 | m |
